建筑功能：医疗 高度类别：高层建筑
结构形式：钢筋混凝土结构 建筑面积：73923.39㎡
负荷等级：二级,三级 防雷等级：第二类
火灾保护分级：一级 项目位置：重庆
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全弱电设计：火灾自动报警系统,视频监控系统,建筑设备监控系统,通信系统
一：建筑概况
该医院总建筑面积73923.39平方米，总床位数777床，病房楼地上13层(另有一层设备层)，建筑高度59.7m，为一类高层建筑。一~四层裙房为门诊、医技、集中ICU、手术室，塔楼为病房，地下一层为设备用房、车库及放射科，变电所设于地下一层。
二：设计范围
强电：高压供电系统和变配电所、应急柴油发电机配电系统;低压配电系统; 电力及自动控制;室内照明、应急照明;防雷接地
弱电：通信及计算机网络系统;综合布线系统;有线电视系统;安全防范系统(包括视频监控系统、入侵报警系统、门禁及巡更系统);火灾自动报警及联动控制系统;紧急广播和公共广播系统;设备自动化管理系统及建筑智能化系统集成;医用呼叫系统、医用对讲系统、视频示教系统及探视系统
三：高低压供电
本地块目前市政条件仅有一路10kV高压电源，考虑到目前使用及以后发展需要，高压系统按由城市电网引来二路10kV高压电源设计，高压分接范围为±2X2.5%。噪声不大于48dB。
低压配电柜采用抽屉式开关柜，后出线，模块式结构，柜体额定绝缘电压为1000V，额定冲击耐受电压为12KV，外壳防护等级为IP42。
部分图纸展示：

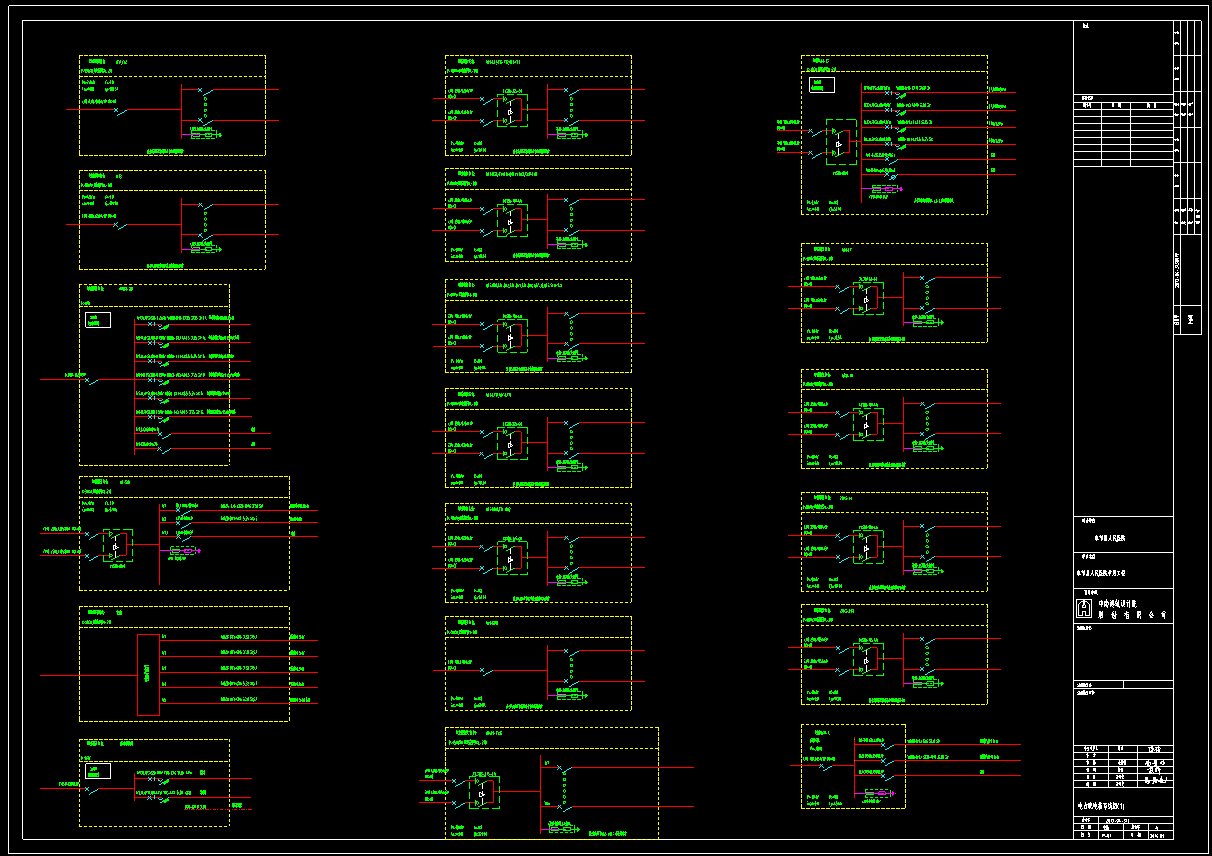

电力配电箱系统图三

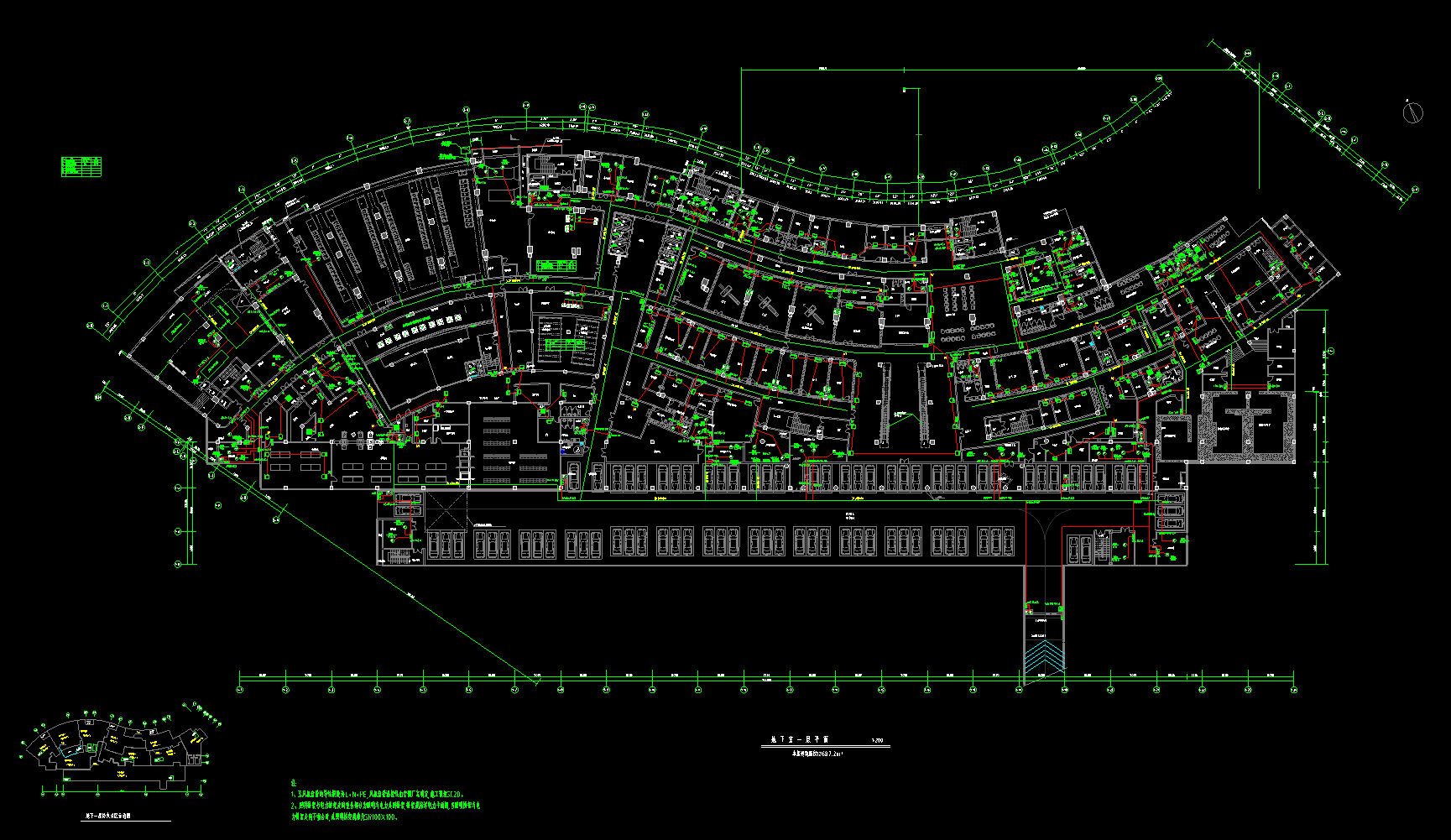

二层平面图
三层平面图
一层平面图

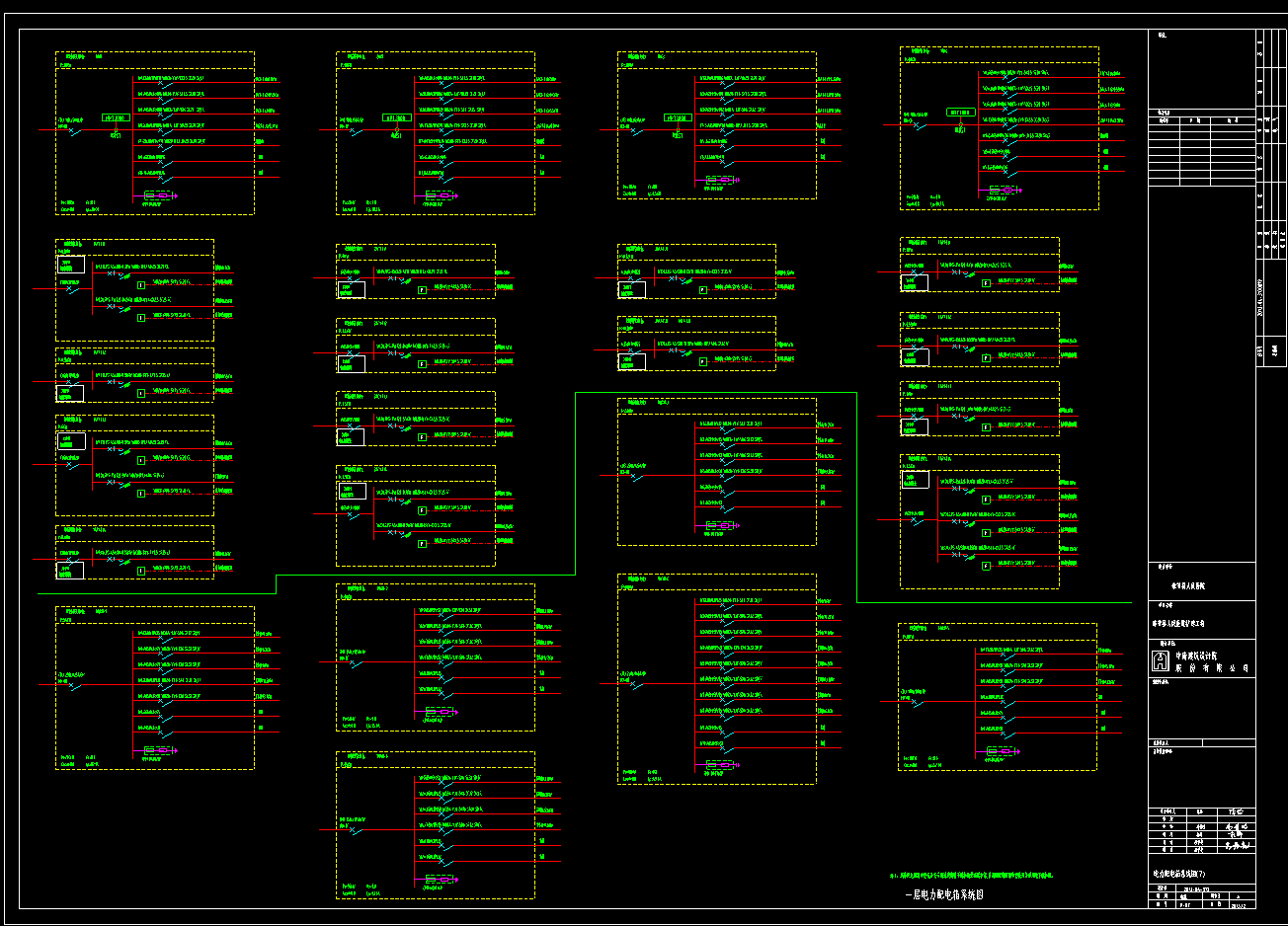

电力配电箱系统图
电力配电箱系统图
